5 chyb při instalaci termostatického směšovacího ventilu ATM
Níže jsme pro vás vypsali nejčastější chyby při instalacích termostatických směšovacích ventilů ATM se kterými se často setkáváme. Většina bodů se týká všech termostatických ventilů. Věříme, že jejich publikováním vám pomůžeme vyřešit problémy, které vám často způsobí nepříjemnosti.
1. CHYBA - zanesení ventilu nečistotami

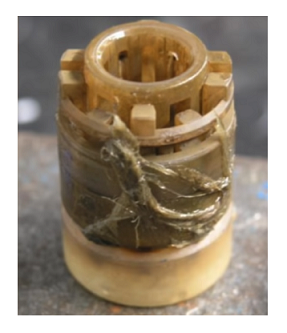

Srdcem ventilu je termostatický prvek, který má za úkol smíchávat vodu na námi nastavenou teplotu pomocí nastavovacího kolečka. Do instalace se dostávají zbytky nečistot jako jsou kovové částečky, zbytky materiálu z pájení apod. Tyto nečistoty se mohou zachytit na termostatický prvek, kterému znemožní správné fungování. Je nutné tyto nečistoty zachycovat před tím, než se dostanou k veškerým armaturám a spotřebičům.
ŘEŠENÍ:
Instalace odlučovače nečistot (např. proudové filtry), na které se zachytí tyto nečistoty. Nejenomže zajistíte správné fungování ventilu, ale navíc jemu a ostatním armaturám prodloužíte životnost.
2. CHYBA - vysoká vstupní teplota
Vysoká vstupní teplota ventilu se vyskytuje ve chvílí kdy, je ventil instalován blízko zásobníku TUV. Studená voda na vstupu se taky ohřeje a poté ventil zablokuje jeho výstup. To způsobí, že ventil se zavře, aby nedošlo opaření osob.
ŘEŠENÍ:
Musíte aplikovat tzv. „tepelná zábranu“ za zásobníkem TUV, která vám sníží teplotu vody na vstupu do ventilu viz obrázek níže vpravo.
3. CHYBA - vysoký tlak studené vody
V případě, že budete mít tlak vody ze zásobníku TUV 1,5 barů a tlak studené vody 6 barů, tak funkce ventilu nebude fungovat správně. Vznikne vám větší poměr než 2:1 tzn. pokud máme vstup horké vody 1,5 bar, tak na vstupu studené vody můžeme mít 1, 1,5 nebo maximálně 3 bary.
ŘEŠENÍ:
Instalace regulátoru tlaku na přívodu studené vody, která sníží tlak.
4. CHYBA - nesprávně zvolený parametr Kvs
Nesprávně zvolená velikost parametru Kvs nepříznivě ovlivňuje správný chod instalace. Malá hodnota Kvs může vést k nedostatečnému průtoku topného média.
ŘEŠENÍ:
Řešení naleznete na odkaze níže, kde jsou tabulky s doporučenou hodnotou Kvs dle délky potrubí nebo dle instalovaných spotřebičů.
Odkaz: Doporučené hodnoty Kvs dle použití termostatického směšovacího ventilu
5. CHYBA - instalace ventilu bez zpětných klapek
Instalace ventilu bez zpětných klapek nebo uzavíracích ventilů bude fungovat. Jenže ve chvílí, kdy bude potřeba udělat údržbu či výměnu termostatického ventilu nastane moment, kdy bude zbytečně potřeba vypustit vodu ze systému.
ŘEŠENÍ: Instalace zpětných klapek, které umožní snadnou montáž a demontáž. Navíc ochrání ventil před vysokým tlakem při snížení tlaku na některém ze vstupu do ventilu. Zpětné klapky naleznete na tomto odkaze.
